若實現遠程控制時，這些參數都不能實現遠程調節和控制。在功能的實現方式、電子器件的選擇、低功耗和環保節能、系統的擴展和抗電子干擾方面，也很難滿足軍品要求。產品根據軍用產品的工作環境和實際要求，把現在電子技術蓬勃發展中涌現出的一些新技術和新觀念引入到本設計中，例如美國蘋果風靡全球的iphone中電容式觸摸屏技術和下一代顯示技術（有機發光顯示技術）OLED等新技術。在觀念方面，實行模塊化設計，屏棄以往功能堆砌式設計，并且各個模塊通過總線連接起來，使用戶可以自行定義自己的系統，使系統的性價比最高，不浪費用戶的每一分錢。

　　 新型軍用柴油發電機組控制器的硬件組成

本控制器的硬件采用模塊化設計，模塊之間通過總線連接，用戶可以根據實際需要選擇自己的模塊種類和數量，并且自行定義自己的系統。本控制器的硬件由主控板、電量采集模塊、柴油機參數采集模塊和顯示模塊組成。本文以兩臺柴油發電機為例，如果是一路柴油發電機組，一路市電的話，可以省去一個油機參數采集模塊，其結構框圖，如圖1所示：

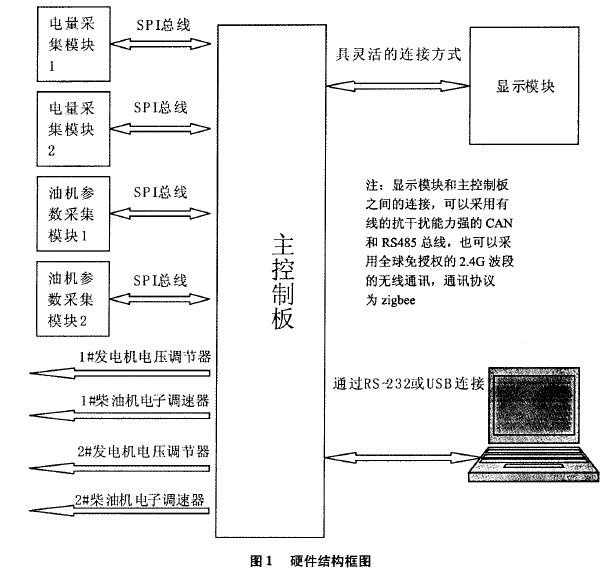

　　圈I硬件結構框圖

　　主控制板

　　主控制板以美國德州儀器儀表公司所生產的TMS320F2812為核心。TMS320F2812是當今世界上最先進，功能最強大的32位定點DSP芯片。它既具有數字信號處理能力，又具有強大的事件管理能力和嵌人式控制功能，特別適用于有大批量數據處理的測控場合。本控制器選擇s級的TMS320F2812，具有一40~+125℃的工作溫度范圍，工作頻率高達150MHz,8k×16位的Flash存儲器，16通道l2位的ADC,176個引腳保證系統有充分的I/O端口。更重要的是有豐富的串行接口，本控制器的模塊化設計就是靠各種串口把各個模塊同主控制板連接，實現整個系統的可配置化和可定義性，使用戶按照自己的需要自行方便的組合和配置自己的控制系統，使用戶系統更加靈活，性價比更高，還能夠?qū)崿F(xiàn)差異化設計，讓用戶的產品更具吸引力。

主控制板的電源的設計過程中，引入了有源功率因數校整和節能環保概念。本控制板能夠滿足最新的最苛刻的CEC和能源之星2.0標準的要求，具有靈活的供電方式。既可以采用交流供電，也可以采用直流供電，或者交直流同時供電，只要任何一方有電，控制器可以自動切換，在交流存在時優先選用交流電源。交流電壓輸入范圍AC85—265V。選擇任何一路柴油發電機組的相電壓，整流后進行有源功率因數校整，采用安森美的NCP1653有源功率因數校整芯片，使該控制采用交流供電時始終工作在功率因數接近1的情況下，避免由于后級開關電源產生的高頻干擾對其他用電設備的干擾。

       開關電源的控制芯片采用美國PI公司LinkSwitch-II產品系列的 LNK616，內部集成了一個 700V的功率MOSFET振蕩器、新穎的開/關控制狀態調節器、一個進行自偏置的高壓開關電流源、頻率抖動、每個周期都檢測的電流限流及熱關斷電路。

　　該主控制板具有豐富的串行接口，為外圍靈活的擴展提供了支持，也是模塊化設計的基礎。除了主控芯片TMS320F2812自帶的SPI和CAN外，還利用它的通用同步/異步收發器（EUSART）模塊擴展了RS232和RS485通信方式，利用TMS320F2812的SH和美國德州儀器儀表公司生產的CC2500無線收發芯片擴展了zigbee通信，利用TMS320F2812的并口和飛利浦的ISP1581芯片實現了USB2.0的通信。



　　在主控制器中使用了數字電位器，實現對發電機的輸出電壓和柴油機的轉速進行控制，這樣遠程調壓和調頻就變成了可能。如果在遠程實現雙機不斷電切換時，只需調節其中的一臺柴油發電機無功和有功分量，使負荷轉移到其中的一臺機組上，很容易實現切換。

     本期重點對新型軍用柴油發電機組控制器的硬件組成以及主控制板進行介紹分析，更多關于新型軍用柴油發電機組控制器的結構以及技術原理請關注下期。 我公司是專業的發電機，柴油發電機生產廠商，是國內生產發電機，柴油發電機較早的廠家之一。可提供3KW-2500KW各種規格普及型、自動化、四保護、自動切換、低噪音及移動式等高品質、低能耗的發電機組以滿足客戶的一切電力需求，還可滿足用戶不同電壓、不同頻率的要求，以及多臺機組并聯并網供電系統。購機熱線：13878198542  汪先生
