調差裝置固然能保證無功電流的均衡分配，但發電機的調壓精度卻為此而大大降低，對一些電壓精度要求較高的電站，用這種方法顯然是不能保證電壓質量的。因此，希望用一種僅僅測量無功電流不均衡情況的裝置，把這種無功電流的正負偏差變作電壓信號。分別作用在并聯發電機的電壓測量環節上，以改變發電機的勵磁。當無功電流的不平衡狀況消失后，調節作用自然消失，無功電流自動分配裝置也即建立在這一原理上。

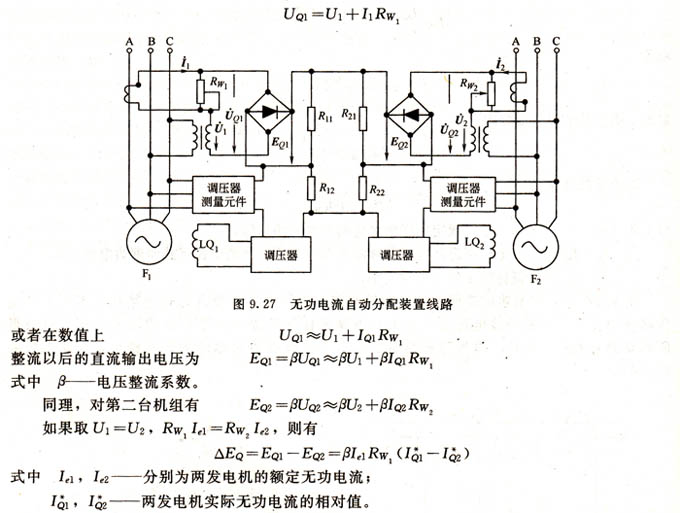

    圖9.27是這種裝置的線路圖。該電路首先把兩臺發電機的無功電流加以檢測比較，作用原理和前面的無功電流調整裝置完全相同。例如，對于第一臺發電機，整流橋前的交流電壓為


  上式表明，△E_Q正比于用相對單位表示的兩發電機無功電流之差，也即正比于按額定功率比例分配的電流偏差。

圖9.27中的兩組整流橋輸出分別經過均壓電阻R₁₂和R₂₂并聯在一起，其等效電路如圖9.28所示。R₁₂和R₂₂上的電壓分別和各發電機調壓器的測量元件電壓相疊加，當兩發電機的無功電流不相等時，例如I_Q1>l_Q2，則E_Q1> E_Q2，電阻R₁₂和R₂₂上出現環流△i，這一環流在R₁₂上的壓降+△U_ε。將提高第一臺發電機的測量電壓，使調壓器減小該發電機的勵磁電流，從而減小發電機的無功功率；而環流在R22上的壓降- AUs。將減小第二臺發電機的測量電壓，從而增大該發電機的勵磁電流和無功功率，直到兩臺發電機的無功電流完全相等，E_Q1=E_Q2，環流消失，無功電流的分配過程也隨之結束。在無功功率達到均衡分配以后，由于R₁₂和R₂₂上的壓降為零，調壓器的測量環節即不再受無功電流大小的影響，也就是說發電機仍保持原來接近于無差的調壓特性，這對保持整個電站的電壓精度當然是非常有利的。
