柴油發電機組的負載連接及接地連接方案介紹

[文章來源:星光] [發布日期:2023-05-04] [瀏覽次數:]

柴油發電機組作為應急電源或者備用電源,在社會各個行業中都得到了廣泛的應用,其負載連接及接地連接方案的設計可直接影響整個供配電系統的可靠性、穩定性、經濟性及安全性,下面江蘇星光公司為您介紹柴油發電機組的負載連接及接地連接方案,希望對您有所幫助。



一、負載連接

1、選擇負載電纜線

電纜線選擇必須配合發電機組輸出的電壓和電流,直徑大小和長度要合適,另外要考慮兩點:電纜線的容許電流大小,發電機組和負載間的距離,另外,選擇時要考慮電纜線中會有電能損耗,通常在發電機組和負載間最大會有5%的電壓降。

1)如果負載電流超過電纜線的容許值,電纜線將產生過熱現象,并會燒壞。

2)如果電纜線太長或太細,將會產生很大的電壓降,從而降低輸入到負載上的電壓值,使負載不能正常工作。

2、連接負載

1)在發電機組的控制柜(或開關柜)中配置了負載接線柱,用戶可直接把負載電纜線連接到對應的接線柱上,用戶扳手?jǐn)Q緊螺栓。注意各相線,零線和接地線要一一對應,不能錯接。

2)連接時,要保證各相負載和平衡性,不能讓一相的負載遠遠超過另一相,否則會造成交流發電機的線圈過熱;相與相之間的不平衡還有可能損壞用電設備。

3)電纜線要安放在管道或線槽中,注意不能把線槽固定在發電機組上,另外,不能把直流和交流的電纜放在同一個管道或線槽中。

4)負載電纜線連接必須由持上崗操作證的專業電工實施。

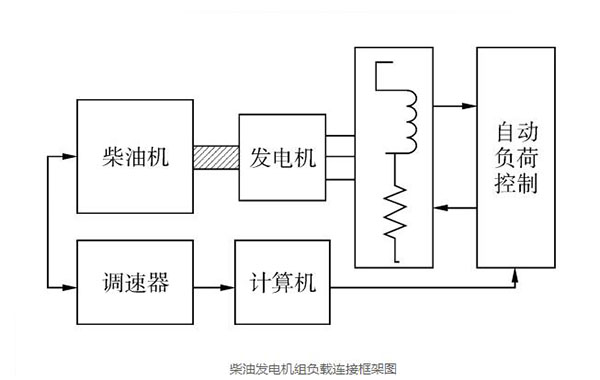

柴油發電機組負載連接框架圖


二、接地連接

柴油發電機組的電器元件必須都要接地,如果金屬部分是直接裸露的,或保護套出現破損露出金屬,都可能引起帶電,并對操作人員造成電擊。

柴油發電機組內的所有電器和機組本身都分別配置了接地端子,用戶使用前,需要把接地螺栓連接到接地角鋼上,然后把該角鋼插入大地。

與接地角鋼連接時,所使用導線的最小橫截面積是16mm2 ,接地用的角鋼最好是鍍鋅的,角鋼大小為5,下面制成尖角,以便插入地面。

1)如果電器元件的接地線斷開或連接錯誤,柴油發電機組運行時, 將會產生漏電,電流會直接傳進人體,會對操作人員造成極大的危險。

2)所有負載也要做好接地連接。

3)所有接地連接工作應該在柴油發電機組起動前進行。

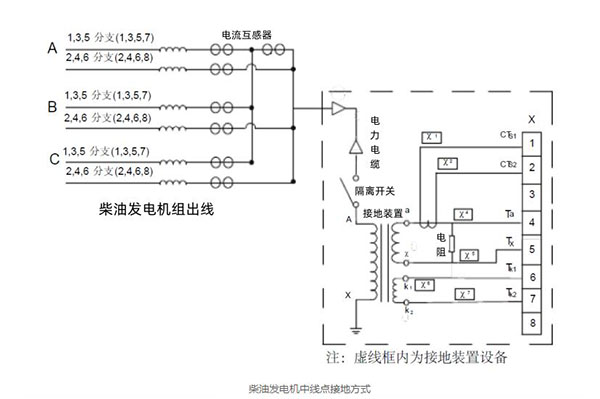

柴油發電機中線點接地方式




上述是江蘇星光公司為您整理的相關柴油發電機組的負載連接及接地連接方案的介紹,正確地選擇柴油發電機組供電方案及時進行正確的電氣設計是關乎整個供電系統設計是否具有合理性、可靠性、安全性等很重要的一個方面,希望廣大用戶予以重視,如有疑問,請致電江蘇星光公司。
