康明斯柴油發電機組排煙系統排煙管長度及方向改變次數應盡量保持最小值，整個排煙系統的背壓應低于允許值。影響背壓值的因素有排煙管長度、彎頭個數及消聲器個數。管徑越小，煙管越長，彎頭個數越多，對排煙的阻力就越大。

煙管的布置

1、必須通過波紋管與機組排煙出口相連接以吸收熱膨脹、位移和振動。

2、消音器置于機房內時，根據其尺寸、重量可采用從地面支撐的辦法。

3、在煙管改變方向的部分，建議安裝膨脹節，以抵消機組運行時管道的熱膨脹。

4、90度彎頭的內彎半徑應為管徑的3倍。

5、第一級消音器盡可能靠近機組。

6、當管路較長時，建議在末端安裝一后級消音器。

7、排煙終端出口不能直對易燃物質或建筑物。

8、機組排煙出口不得承受重壓，所有鋼性管路應借助建筑物或鋼結構得以支撐固定。

煙管的安裝

1、為防止冷凝物倒流入機組，平置的排煙管應有坡度，低端遠離發動機。

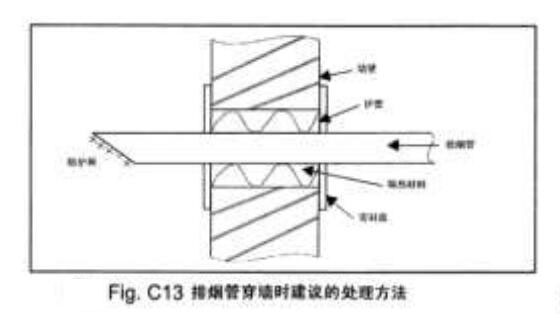

2、當煙管穿過易燃屋頂、墻壁或分隔物時，應加以隔熱套筒及壁外套板，如 Fig.C13所示。

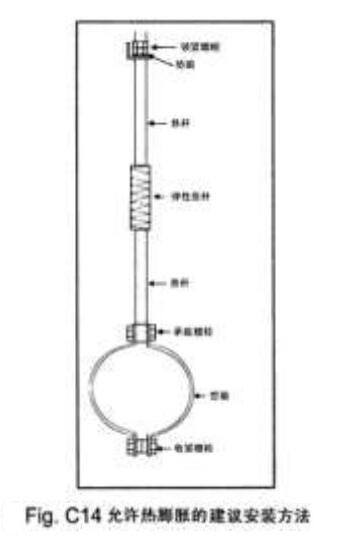

3、管路支撐固定時應允許熱膨脹的發生，F(xiàn)ig.C14 為建議的安裝方法。

4、煙管的終端應能避免雨水的滴落?？蓪煿芩缴斐觯隹谛扌被虬惭b防雨帽。

以上是康明斯柴油發電機組排煙系統煙管的安裝布置要求，江蘇星光公司提醒您：為了營造良好的機房環境，在設計康明斯柴油發電機組排煙管路的時候，就要盡可能的合理，以免廢煙廢氣污染機房環境。
