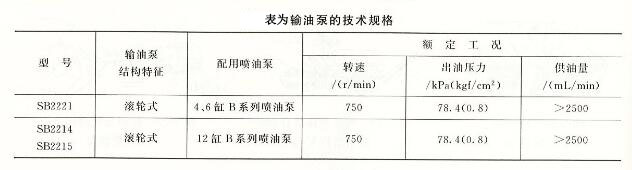

柴油發電機輸油泵是單作用活塞式，裝在噴油泵的側面，由噴油泵軸上的偏心輪驅動。其作用是從油箱吸入燃油，并以一定的壓力供給噴油泵足夠的燃油。柴油發電機啟動前，用輸油泵上的手泵進行泵油并排出油路中的空氣，它能順利地把低輸油泵中心1m內的燃油在0.5min內吸上，泵油后需旋緊手柄螺母。輸汕泵的技術規格見下表。

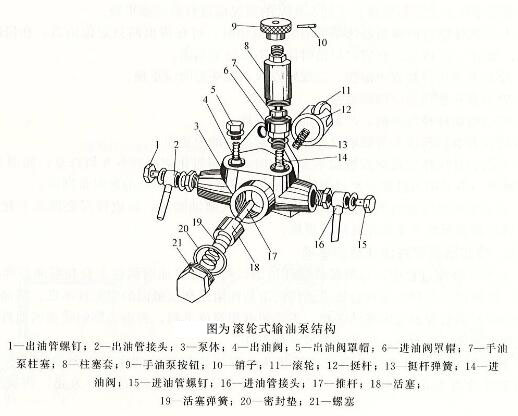

　　4、6缸B系列和B系列強化噴油泵采用滾輪式輸油泵，如下圖。輸油泵的活寒與殼體的配合間隙為0.005-0.02mm。間隙太大，供油率將下降。滾輪式輸油泵的頂桿與頂桿套也是經配對互研的偶件，間隙太大同樣也存在著漏油的弊病。手泵活塞與手泵體之間有橡膠密封裝置，除非手泵中的橡膠圈損壞，一般不宜拆動。

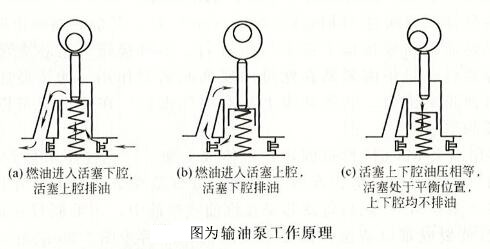

　　輸油泵的工作原理如下圖。當輸油泵滾輪和頂桿處于噴油泵偏心輪的最低位置前，由于彈簧的作用推動活塞向上運動，活塞上腔燃油被排擠出去，這時出油側單向閥關閉，燃油被送至燃油濾清器，而在活塞下腔形成一空間，進油側的單向閥被打開，吸人燃油，如下圖所示。偏心輪繼續轉動，活塞開始向下移動，直至滾輪和頂桿與偏心輪最高點接觸，燃油被擠壓，打開出油側的單向閥而進入活塞上空腔，如下圖所示。如此循環不斷，將燃油吸人和排送出去。當出油管路阻力加大至活塞兩端的油壓相等時，活塞不再隨頂桿移動而維持平衡，輸油泵停止工作，如下圖所示。

輸油泵的工作原理
