　　上篇已經為大家分享了柴油發電機廢氣渦輪增壓器五個裝配過程及注意點，本篇我們繼續學習柴油發電機廢氣渦輪增壓器其他六個裝配注意事項。

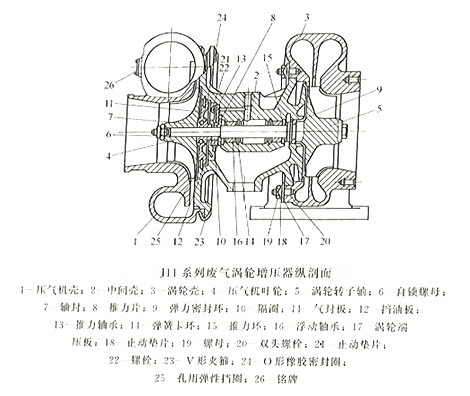

　　1、推力片8和隔圈10套在軸上，再放入抹上清潔機油的推力軸承13，注意推力軸承平面上方的進油孔要向下對準中間殼上的進油孔，然后放上止動墊片21，擰緊4個螺栓22后，將止動墊片21翻邊保險，鎖住4個螺栓。然后再將另一塊推力片套在軸上及裝入擋油板12，注意擋油板上的導油舌，必須伸入網油腔。

　　2、已裝有彈力密封環的軸封7抹上清潔機油后裝入壓氣機端氣封板11上相應的座孔中去，裝入前將兩個環的開口位置錯開，使之相隔180°。另將O形膠密封圈套入壓氣機氣封板11外圓的環槽中，為了便于壓入中間殼，橡膠密封圈外圓表面上適當抹上一些薄機油，再壓人中間殼機體中去。

　　3、對準轉子及壓氣機葉輪4上動平衡標記后套上壓氣機葉輪，將自鎖螺母6擰上并擰緊至與軸端面上的動平衡記號剝準為止[此時擰緊扭矩為39~44N·m(4～4.5kgf·m)]，在擰緊時不允訐壓氣機葉輪相對于軸有轉動（若壓氣機葉輪不能順利套入軸上時，可將壓氣機葉輪浸入沸水加熱后再套人）。

　　4、臺虎鉗上取下已裝好的組合件，按原來標記裝入渦輪殼3中，注意在裝配時不要歪斜，以免碰傷渦輪葉片頂尖部分，然后再裝上渦輪端壓板17及止動墊片18，擰緊六角螺母[擰緊扭矩為39N·m(4kgf·m)]后，將止動墊片翻邊鎖住8個螺母。

　　5、壓氣機殼列準標記裝到中間殼中去，裝配前先將V形央箍23套擴中間殼，并注意裝配時不要歪斜，以免壓氣機殼圓弧部分碰傷壓氣機葉輪葉片頂尖部分。裝上V形夾箍并擰緊螺栓[擰緊扭矩為14.7N·m(1.5kgf·m)]

　　6、中間殼進油孔中注入清浩機油后，用手轉動葉輪應靈活旋轉，并細心測聽，檢查有無碰擦聲。

　　以上是由專業柴油發電機廠家--江蘇星光發電設備有限公司為大家分享的柴油發電機廢氣渦輪增壓器裝配方法，希望可幫到各位。我公司創始于1974年，為江蘇星光動力集團全資子公司，是國內生產發電機較早的廠家之一。公司擁有雄厚的研發技術實力、先進的檢測設備、精細的生產工藝、完善的質量管理體系、專業的制造技術，為您提供設計、供應、調試、維修一條龍服務。
