鉆床是柴油發電機組維修中一種常用的孔加工設備。在鉆床上可裝夾鉆頭、擴孔鉆、弧鉆、絞刀、鏜刀、絲錐等刀具，用來進行鉆孔、擴孔、弧孔、鉸孔、鏜孔以及攻絲等工作。鉆床根據其結構和適用范圍不同，可分為臺式鉆床（簡稱臺鉆）、立式鉆床（簡稱立鉆）和搖臂鉆床3種。

    （1）臺式鉆床  臺式鉆床是一種可安放在工作臺上使用的小型鉆床。其最大鉆孔直徑一般為12-15mm.臺鉆主軸轉速很高，常用三角皮帶傳動，由多級帶輪來變換轉速。但有些臺鉆也采用機械式的無級變速機構，或采用裝入式電動機，電動機轉子直接裝在主軸上。

    臺式鉆床主軸一般只有用手動進給，而且一般都具有控制鉆孔深度的裝置，如刻度盤、刻度尺、定位裝置等。鉆孔后，主軸能在渦卷彈簧的作用下直接復位。

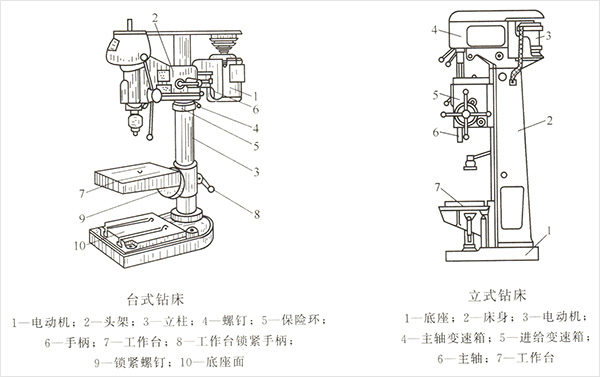

    Z512型臺式鉆床是鉗工常用的一種鉆床，如下圖（左）所示。電功機1通過5級三角帶輪使主軸可變換幾種不同的轉速。頭架2套在立柱3上，并可繞立柱中心轉到任意位置，調整到適當位置后可用手柄6鎖緊。5是保險環，如頭架要放低時，應先將保險環調節到適當位置后，用螺釘4把它鎖緊，然后略放松手柄6，靠頭架自重落到保險環上，再把手柄6鎖緊。工作臺7也可以在立柱上上下移動，及繞立柱中心轉動到任意位置。8是工作臺7的鎖緊手柄。當松開鎖緊螺釘9時，工作臺在垂直平面內還可以左右傾斜45度。工件較小時，可放在工作臺上鉆孔；當工件較大時，可把工作臺轉開，直接放在鉆床底座面10上鉆孔。

    這種臺鉆的靈活性較大，可適用于各種場合的鉆孔需要，但其最低轉速較高（一般在400r/min以上），不適用于鉸孔。

    （2）立式鉆床  立式鉆床最大鉆孔直徑有25mm、35mm、40mm和50mm等幾種。一般用來加工中型工件。立式鉆床可以自動進給。由于它的功率及機構強度較高，因此加工時允許采用較大的切削用量，可獲得較高的生產效率和加工精度。另外，其主軸轉速和進給量都有較大的變動范圍，因此可適應不同材料的加工和進行鉆、擴、鉸孔、攻螺紋等工作。

    Z525立式鉆床是目前鉗工常用的一種鉆床，如上圖（右）所示。它主要由底座1、床身2、電動機3、主軸變速箱4、進給變速箱5、主軸6和工作臺7等主要零部件組成。床身2固定在底座1上。變速箱4固定在床身的頂部。進給變速箱5裝在床身的導軌上，可沿導軌上下移動。為方便操作，床身內裝有與主軸重量平衡的重錘。工作臺7裝在床身導軌下方，也可沿導軌上下移動，以適應鉆削不同高度的工作。Z525型立式鉆床還裝有冷卻設備，冷卻液可貯存在底座的空腔內，使用時由冷卻泵排出。

   （3）搖臂鉆床  搖臂鉆床適用于單件、小批和中批生產的中等零件和大件以及多孔件進行各種孔加工工作。由于它是靠移動主軸來對準工件上孔的中心，所以使用時比立式鉆床方便。

    搖臂鉆床的主軸變速箱能在搖臂上作較大范圍移動，搖臂能繞立柱中心作360度回轉，并可沿立柱上下移動，所以搖臂鉆床能在很大范圍內工作。工作時工件可壓緊在工作臺上，也可直接放在底座上加工。搖臂鉆床的主軸轉速范圍和走刀量范圍都很廣，因此工作時可獲得高的生產效率及加工精度。

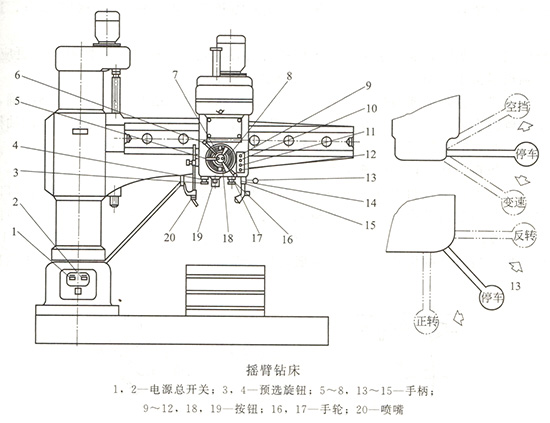

     目前我國生產的搖臂鉆床規格較多，其中Z3040型搖臂鉆床是應用比較廣泛的一種。其結構和外形如上圖所示。


   鉆床在日常使用和維護中應注意的事項，包括班前班后由操作者認真檢查，擦拭鉆床各部位并注油潤滑及清潔；發生故障要及時排除，并認真做好記錄；鉆床運轉滿500h后，應按相關規定進行一級維護；作業項目要遵照設備管理部門下達的規定執行。
