分享柴油發電機PT燃油系統的拆裝，附PT燃油泵拆裝順序圖表

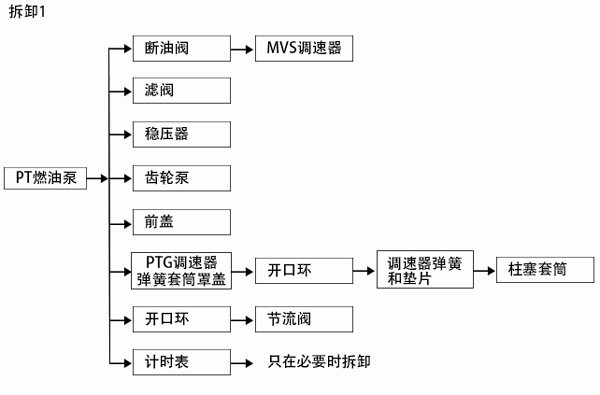

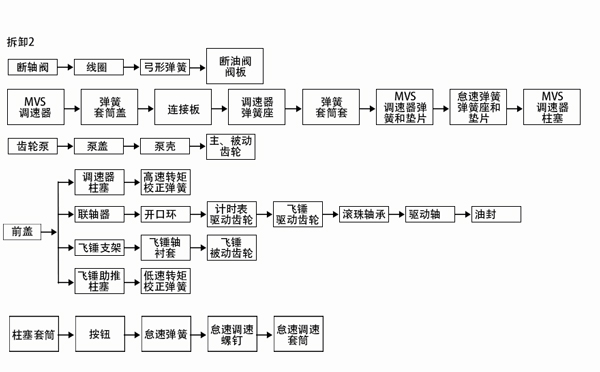

圖1 PT 燃油泵拆裝順序
（1）拆裝燃油泵 可按圖1所示的順序進行，裝配時則按相反順序進行。
（2）PT燃油泵拆裝：除遵守柱塞式噴油泵的基本要求外，還有以下注意事項。
①前蓋是用定位銷定位安裝在泵殼上的，用塑料錘輕輕敲擊前蓋端部使其松脫即可卸下，不可橫向敲擊前蓋或用力撬開，以免損壞定位銷處的配合。安裝前蓋時需壓住調速器飛錘，防止助推柱塞脫出，并使計時齒輪與驅動齒輪處于嚙合狀態。
②組裝燃油泵前，應先檢查飛錘助推柱塞對前蓋平面的凸出量。PTG調速器柱塞與怠速彈簧柱塞是選配的，不可隨意代換或錯裝。斷油閥的弓形彈簧不可裝反。
③調速彈簧，高、低速轉矩校正彈簧應符合技術要求。
④安裝穩壓器時，應先將O形密封圈裝入槽中，然后在膜片邊緣兩側涂上少量機油后，再裝在前蓋上。
⑤安裝濾網時，須將細濾網裝在上方，并使有孔的一側朝下。粗濾網裝在下方，有磁鐵的一面朝上，錐形彈簧小端朝下。
（3）噴油器拆裝時應注意的事項
①拆裝噴油器時應使用專用扳手，不可用普通臺虎鉗直接來夾噴油器體。
②進油口的進油量孔調節螺塞一般不要拆卸。
③噴油器的柱塞與噴油器體是成對選配的，不可隨意調換。將其清洗干凈并在柴油中浸泡一定時間后，按尺寸和記號將兩者組裝。在自重作用下，柱塞在噴油器體孔內應能徐徐順滑落下。筒頭擰緊后，柱塞應能被拔出。
④所有量孔、調整墊片和密封件均應符合技術要求。
