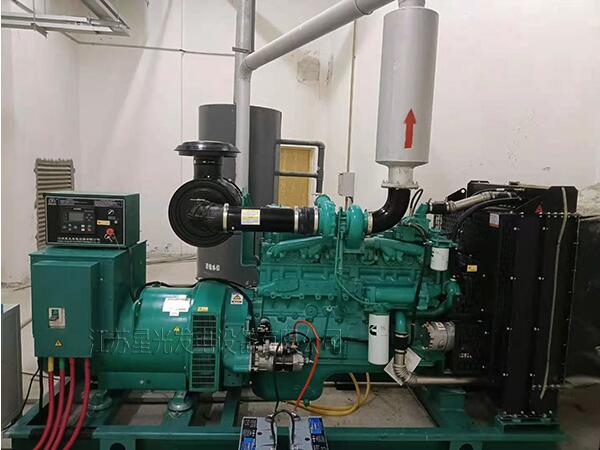

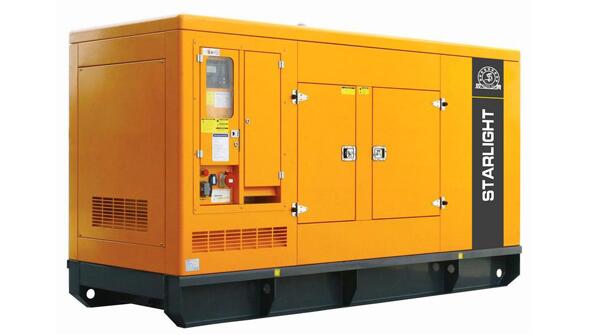

江蘇星光動力導讀：柴油發電機組是最常用的備用電源，是正常電源中斷時,出于非安全原因,用于維持向用電設備供電的電源,其特點是滿足生產和經營等需求,供電時間長,非安全因素。下面來跟江蘇星光動力小編來看看10kV高壓柴油發電機組在通信行業應用的供電方案。
（1）市電與發電機組切換的運行模式
當市電正常時，各數據機樓10kV配電系統采用單母線分段方式運行，中間設有母線并聯開關，兩段母線互為備用。10kV市電電源和10kV發電機組電源之間設置自動切換裝置，市電電源失電后，切換裝置自動切換，10kV母線由動力中心的10kV發電機組并機系統供電。10kV配電系統二段母線有兩路10kV市電進線和兩路10kV發電機組進線、母聯開關之間設有電氣聯鎖裝置，不容許任何兩路電源并網運行。
1）當一路市電中斷／故障時，通過自動／手動操作，轉換到另一路市電供電，兩路市電進線與母聯開關之間有電氣聯鎖裝置，任何情況下只能有兩個開關處在閉合狀態。
2）當兩路市電中斷／故障時，發電機組快速自啟動，并機成功后，向各機樓10kV配電系統兩段母線供電。
（2）動力中心供電預案
首先，應該對機樓及機房內由發電機組應急保障供電的負載進行分級，做好動力中心的應急保障供電預案，一旦一個數據機樓或者多個數據機樓的市電中斷或故障時，對動力中心的10kV發電機組進行復用供電，或者在復用基礎上對部分機樓或部分機房進行限制供電。
1）當機樓的市電中斷／故障容量小于動力中心發電機組配置容量時，通過動力中心復用，為所有用電單元保障供電。
2）當機樓的市電中斷／故障容量大于動力中心配置的發電機組容量時，在復用基礎上，需對機樓或機房進行分級，限制一部分機樓或部分機房用電，保障重要機樓或重要機房的供電。
