三相正弦交流電是由三個頻率相同，但相位互差120⁰電氣角度，并且其每相繞組均能在運轉時產生按正弦變化的交流電動勢。

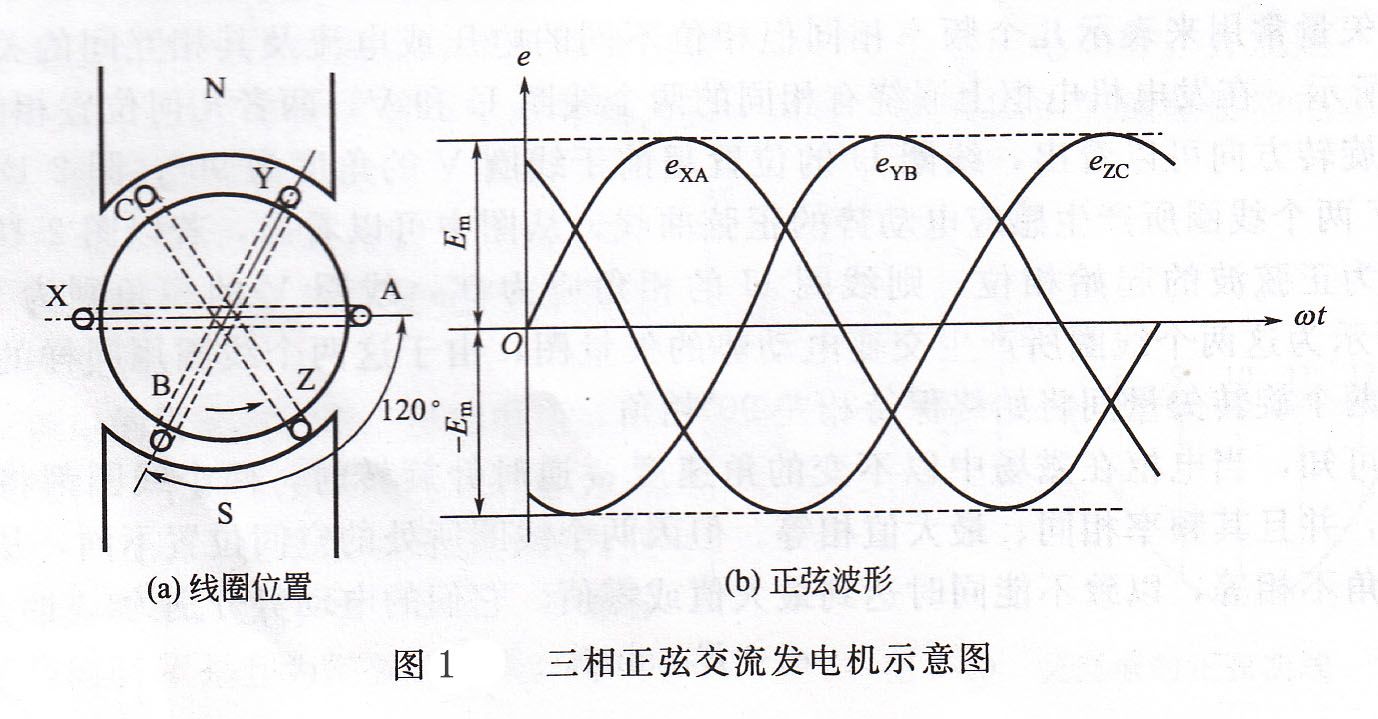

如圖1（a）所示的交流發電機轉子上布置有三個相位互差120⁰電氣角度的線圈。當發電機旋轉時，就會在電樞線圈內產生三相交流電動勢，而三相間的相位差互差120⁰。如圖1（b）所示為該三相正弦交變電動勢的變化曲線，圖中以U相繞組的電動勢從零值開始上升時作為起始相位；V相繞組的電動勢比U相滯后120⁰，W相繞組的電動勢又比V相三相繞組依次產生按正弦變化的電動勢。由于發電機本身結構是對稱的，使它所產生的電動勢在通常情況下是對稱和三相正弦電動勢，若以圖1(b)中U相電動勢經零位向正值增加的瞬間作為起點，這時U相電動勢的瞬時值為 e_u=E_msinwt(V）
V相電動勢的瞬時值比U相滯后120⁰電氣角度，即為 e_v=E_msin（wt-120⁰）(V）
W相電動勢的瞬時值比V相滯后120⁰電氣角度，即比U相滯后240⁰電氣角度（或者說是比U相超前120⁰電氣角度），即為e_w=E_msin（wt-240⁰）(V）

圖1所示為三相正弦交流發電機示意圖。而在實際應用中，三相交流發電機的三套繞組是按設計規定的接法進行內部連接，并將三相繞組的6根首尾線端引出，然后按星形或三角形接法連接的。
以上是江蘇星光發電設備有限公司為您介紹的同步發電機三相正弦交流電產生原理。我司是康明斯發電機組、沃爾沃發電機組（VOLVO）、玉柴發電機組專業生產廠家，在全國設有64個銷售服務部，長期為用戶提供技術咨詢，免費調試，免費檢修，免費培訓服務。更多詳情歡迎撥打星光熱線：13878198542
