柴油發電機組常見的凸輪軸軸向定位方法有以下兩種：

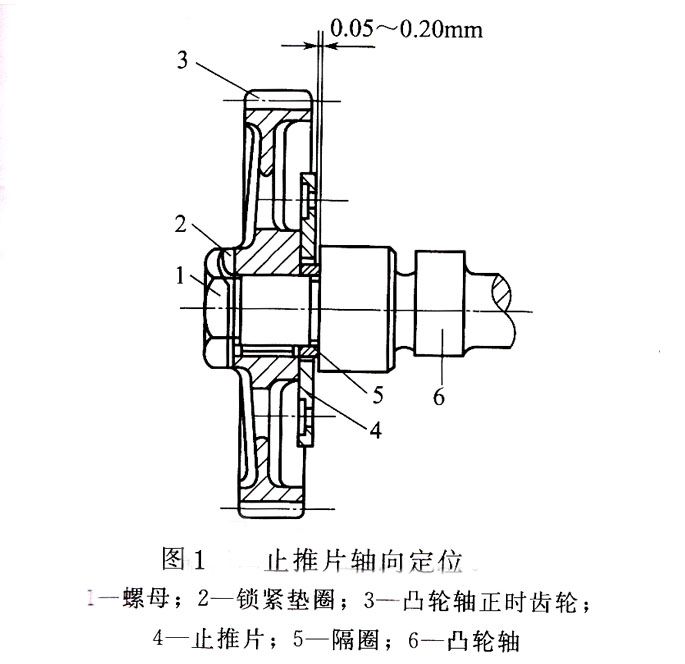

1、止推片軸向定位
如圖1所示，凸輪軸止推片用螺釘固定在氣缸體上，止推片與正時齒輪之間應留有適當?shù)拈g隙，此間隙的大小通常為0.05~0.20mm，作為零件受熱膨脹時的余地。此間隙的大小可通過更換隔圈來調整。

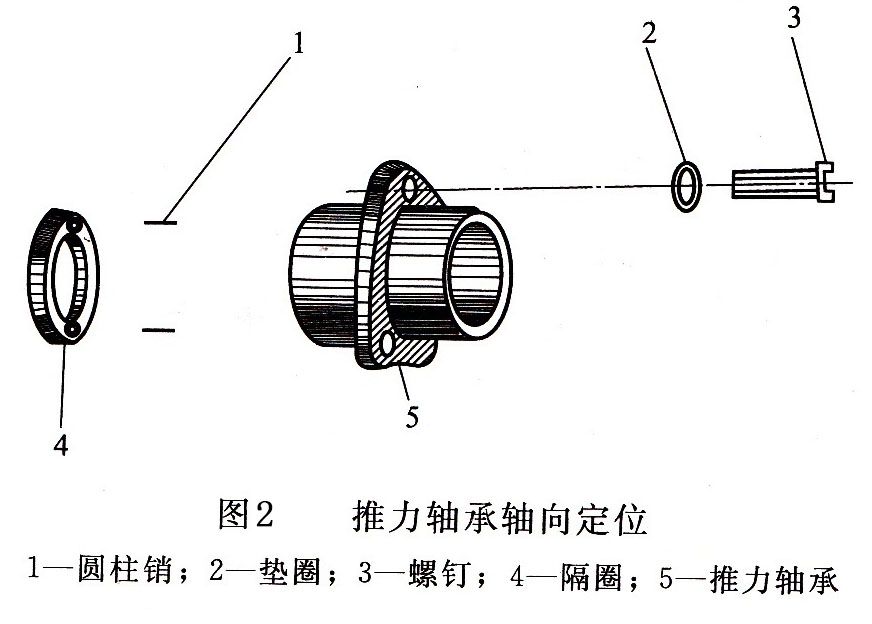

2、推力軸承軸向定位
如圖2所示，凸輪軸的第一道軸承為推力軸承，裝在軸承座孔內并用螺釘固定在機體上，其端面與凸輪軸的凸緣隔圈之間應留有適當?shù)拈g隙。當凸輪軸軸向移動其凸緣通過隔圈碰到推力軸承時便被擋住。6135柴油機就是采用這種凸輪軸軸向定位裝置。

凸輪軸通常采用齒輪驅動，齒輪裝在凸輪軸前端，與曲軸上的齒輪直接或間接嚙合，稱為正時齒輪。對于四沖程柴油機，每完成一個工作循環，曲軸旋轉兩周，各缸進排氣門各開啟一次，凸輪軸只旋轉一周，其傳動比為2：1。曲軸上的正時齒輪經過一個或兩個中間齒輪，再傳到凸輪軸上的正時齒輪。

在裝配凸輪軸時，必須對準各齒輪的正時記號，保證氣門按規定時刻開閉，噴油泵按規定時刻供油。圖3為6135柴油機傳動齒輪裝配定時關系圖。

以上為江蘇星光發電設備有限公司給大家介紹的柴油發電機組常見的凸輪軸軸向定位方法，希望對各位用戶有幫助。我公司隸屬于江蘇星光動力集團，是國內生產發電機組較早的廠家之一產品質量通過IS09001-2008質量體系標準認證，并獲得自營進出口資格證書。在全國設有64個銷售服務部，隨時為用戶提供設計、供應、調試、維修服務。如需了解更多關于柴油發電機組的相關技術及報價歡迎撥打星光熱線：13878198542 汪先生
