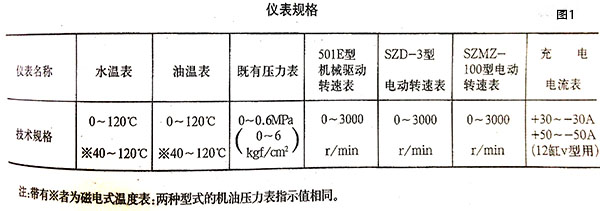

柴油發電機組儀表板裝置是用來控制和監察柴油機的，一般由控制柴油機起動的電鑰匙、按鈕、起動預熱開關、指示燈和用來監察柴油機工作的水溫表、油溫表、油壓表、充電電流表、轉速表、計時器及表板支架等組成。視柴油機機型的需要配用不同規格類型的儀表板裝置。用戶在購買配件時，必須注意應與原用儀表規格相同，各類儀表技術規格如圖1所示。下面由星光小編給大家詳細介紹下柴油發電機組柴油機儀表板布置的區別和使用方法。

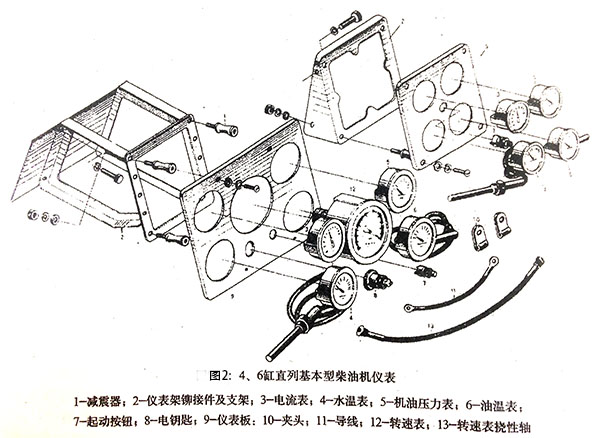

一、4缸直列非增壓型發電機組柴油機采用同一型式的儀表板，裝有起動按鈕，水溫表，油溫表，油壓表和充電電流表。儀表裝置如圖2右上部分所示。

二、6缸直列非增壓型柴油機的儀表，如圖2下部分所示，裝有電鑰匙、起動按鈕、水溫表，油溫表、油壓表、充電電流表和機械驅動的轉速表，其傳動裝置如圖3所示。在某些變型柴油機上還采用了電動轉速裝置。

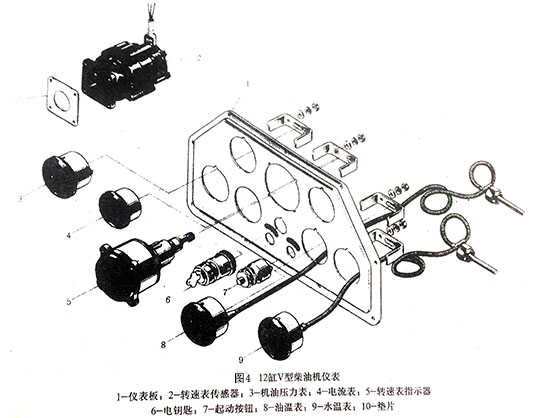

三、12缸V型柴油機的儀表如圖4所示，裝有電鑰匙、起動按鈕、充電電流表，油溫農、電動轉速指示器和兩只水溫表和機油壓力表。

四、SZD-31型電動轉速表為三相交流式，主要用于12缸V型柴油機上，由轉速表指示器和轉速表傳感98兩部分組成，兩者之間用三根導線連接，柴油機工作時，如發現指示器刻度指針與表面刻度數所指示的方向不符時，只要將三根導線中的兩根接線位置對調即可。傳感器安裝在發電機組柴油機的前蓋板上，靠凸輪軸驅動，如圖5所示。必要時一個傳感器S可同時接兩個轉速指示器。

五、在某些增壓柴油機的儀表板上還裝有用來控制安裝在進氣管上預熱器的開關等，預熱裝置如圖6所示。

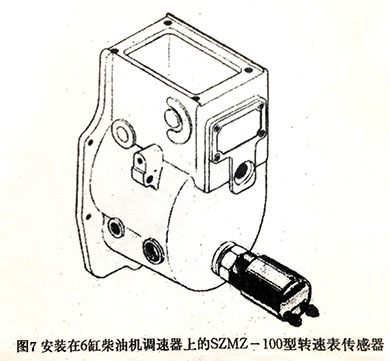

六、SZMZ-100型電動轉速表為單相磁電式，由轉速指示器和轉速傳感器兩部分組成，兩者之間用兩根導線連接。傳感器內沒有兩組單相繞組，一組作轉速信號用；另一組視需要，可作其它控制信號用。傳感器的安裝方式有兩種，視柴油機機型需要，可安裝在前蓋板上由噴油泵傳齒輪驅動，亦可安裝在調速器后蓋上，靠油泵凸輪軸驅動。如圖7所示。
