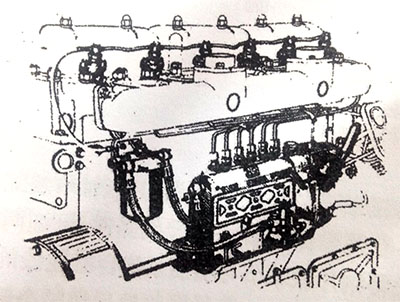

柴油發電機組燃油供給和高速系統是由輸油泵、燃油濾清器、噴油泵、調整器、噴油器及燃油管路等組成。如圖1和圖2所示。在部分變型柴油發電機組的噴油泵上裝有噴油角度自動提前器、冒煙限制器、油量校正器和起動加濃校正器等裝置。下面由星光小編給大家具體介紹一下發電機組燃油供給和調速系統工作原理。

柴油發電機組工作時，輸油泵從燃油箱吸取燃油，送至燃油濾清器，經濾清后進入噴油泵。燃油壓力在噴油泵內被提高，按不同工況所需的供油量，經高壓油管輸送于噴油器，最后經噴油孔形成霧狀噴入燃燒室內。輸油泵供應的多余燃油經燃油濾清器的回油管返回燃油箱中，噴油器頂部回油管中流出的少量燃油亦流回至燃油箱中。

135基本型柴油發電機組均采用B系列和B系列強化型噴油泵。兩種泵的結構基本相同，B系列噴油泵的出油閥直徑均為6mm，柱塞直徑有9mm和10mm兩種。而B系列強化噴油泵的出油閥直徑為7mm，柱塞直徑有11、11.5、12mm等多種（B系列強化噴油泵，目前僅有六缸。）關于其他變型柴油發電機組采用的Ⅱ號系列噴油泵的使用說明，請參閱有關補充說明書。4缸直列型柴油發電機組的燃油供給和調速系統，與6缸直列型柴油發電機組相似。

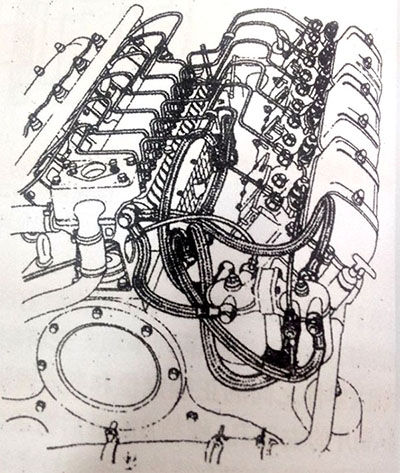

12缸V型柴油發電機組的燃油供給和調速系統，因總供油量增加，配有兩只輸油泵和兩只燃油濾清器并聯使用。在柴油發電機組前端上方右側裝有手壓泵，以便在起動時泵油和排除燃油系統中的空氣。用戶在連接12缸V型柴油發電機組的燃油低壓管路時，應該注意按圖2所示的連接方法安裝。

以上是由江蘇星光發電設備有限公司給大家介紹的柴油發電機組燃油供給和調速系統工作原理，希望對大家有幫助。我公司是專業發電機，發電機組生產廠商，公司擁有先進的檢測設備、現代化的生產工藝、專業的制造技術、完善的質量管理體系，具有雄厚的研發技術實力?？商峁?/span>3KW-2500KW各種規格普通型、自動化、四保護、自動切換、低噪音及移動式等高品質、低能耗發電機組以滿足客戶的一切電力需求。更多關于柴油發電機組技術原理/柴油發電機組保養/柴油發電機組售后保障/柴油發電機組最新報價歡迎來電咨詢汪先生13878198542
